筑紫野市原田 弱電界地域での平面アンテナ施工
本日の紹介は、弱電界地域での平面アンテナ施工を紹介します。
この地区はアナログの時代から電波環境が悪いそうです。周りはほとんど、ケーブルテレビです。弊社では、プロ意識でチャレンジしてみました。
最初は、2階の防水用ケーブル口での測定してみましたが、ほとんど電波が悪く、壁面をいろいろ探索して見ました。1か所だけ久留米局で 22dB位の電波をキャッチ （20素子の平面アンテナ）しましたがここに設置してもブースターで増幅してもちょっと微妙な感じがすると思い、25素子の平面アンテナでの施工になりました。

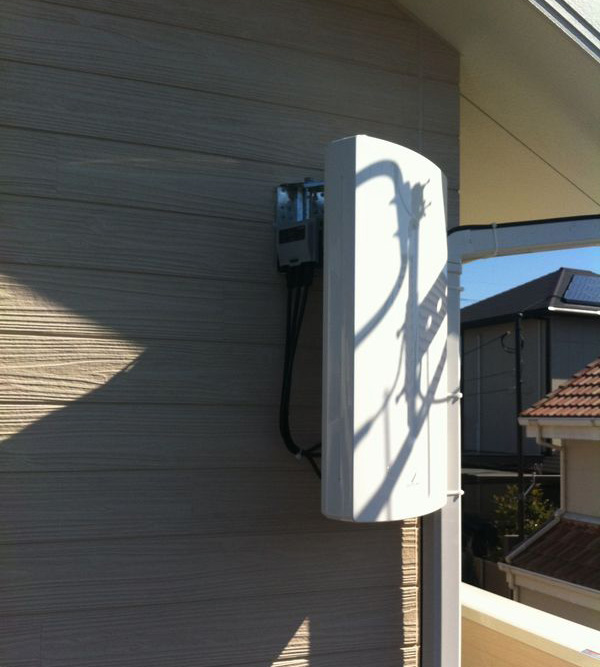

上の写真が、25素子の平面アンテナです。
チャンネルごとアンテナ直下で測定...あまりにも電波が悪く、cn値も良くありません。とりあえず、ブースター設置して室内で測定。1チャネルKBCが受信不可です。他のチャンネルはどうにかクリアーしました。これでは、プロの資格ありません。そこで、もう一機二刀流で上げる方式を取り入れます。

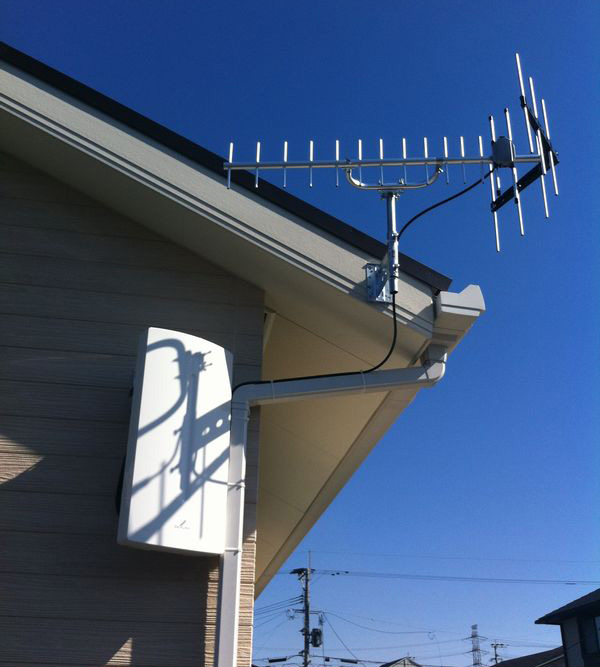

14素子の八木アンテナです。このアンテナを大宰府局で施工します。これで全て解消されました。

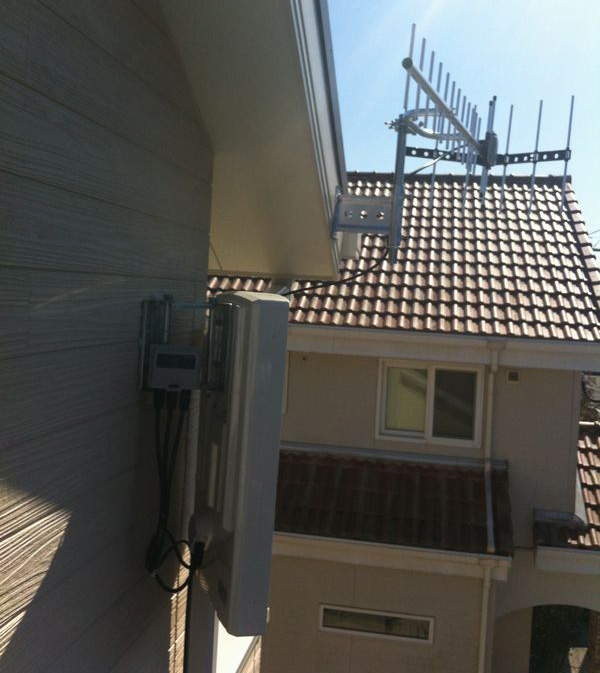

平面アンテナの裏にUHF×UHF混合器を隠しています。表から見えないように工夫しています。平面アンテナで久留米局を受信、八木アンテナで大宰府局を受信しています。
筑紫野市原田地区の皆さん この記事見て興味があればご連絡下さい。
